Definizione

Un modulo fotovoltaico è un dispositivo optoelettronico, composto da celle fotovoltaiche, in grado di convertire l’energia solare incidente in energia elettrica mediante effetto fotovoltaico, tipicamente impiegato come generatore di corrente in un impianto fotovoltaico. Può essere meccanicamente preassemblato a formare un pannello fotovoltaico, pratica caduta in disuso con il progressivo aumento delle dimensioni dei moduli, che ne hanno di fatto incorporato le finalità.

Il componente elementare del modulo fotovoltaico è la cella fotovoltaica in cui avviene la conversione della radiazione solare in corrente elettrica.

La cella è costituita da una sottile fetta di materiale semiconduttore, generalmente silicio opportunamente trattato, dello spessore di circa 0.3 mm e con una superficie compresa tra i 100 e i 225 cmq.

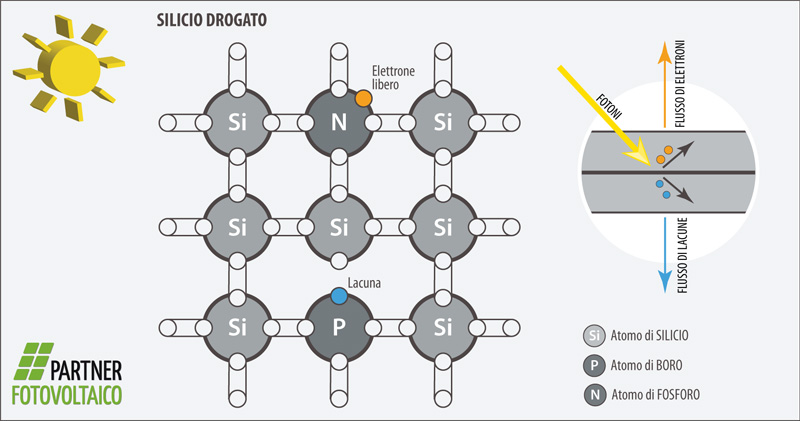

Il silicio, che ha quattro elettroni di valenza (tetravalente), viene “drogato” mediante l’inserimento su una “faccia” di atomi trivalenti (es. boro – drogaggio P) e sull’altra faccia con piccole quantità di atomi pentavalenti (es. fosforo – drogaggio N).

La regione tipo P ha un eccesso di lacune, mentre la regione tipo N ha un eccesso di elettroni

fig_06

Nella zona di contatto tra i due strati a diverso drogaggio (giunzione P­N), gli elettroni tendono a diffondersi dalla regione ad alta densità di elettroni (N) alla regione a bassa densità di elettroni (P) creando pertanto un accumulo di carica negativa nella regione P. Un fenomeno duale avviene per le lacune, con un accumulo di carica positiva nella regione N.

Si viene quindi a creare un campo elettrico interno alla giunzione che si oppone all’ulteriore diffusione di cariche elettriche. Se si applica una tensione dall’esterno, la giunzione permette il passaggio di corrente in un solo senso (funzionamento da diodo).

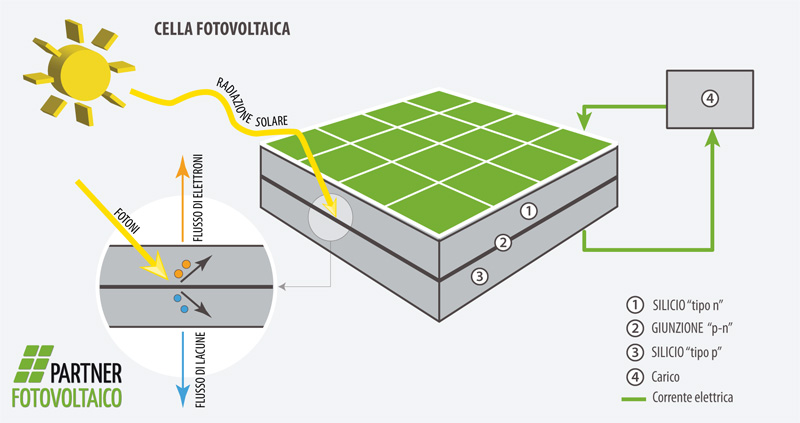

Quando la cella è esposta alla luce, per effetto fotovoltaico, vengono a crearsi delle coppie elettrone­lacuna sia nella zona N che nella zona P.

Il campo elettrico interno permette di dividere gli elettroni in eccesso (ottenuti dall’assorbimento dei fotoni da parte del materiale) dalle lacune, e li spinge in direzioni opposte gli uni rispetto agli altri.

Gli elettroni, una volta oltrepassata la zona di svuotamento non possono quindi più tornare indietro, perché il campo impedisce loro di invertire il “senso di marcia”.

Connettendo la giunzione con un conduttore esterno, si otterrà un circuito chiuso nel quale la corrente fluisce dallo strato P, a potenziale maggiore, verso lo strato N, a potenziale minore fintanto che la cella resta illuminata.

fig_07

La zona di silicio che contribuisce a fornire la corrente è quella circostante la giunzione P­N; nelle zone distanti si formano le cariche elettriche, ma manca il campo elettrico che le mette in movimento e di conseguenza si ricombinano.

Quindi è importante che la cella fotovoltaica abbia una grande superficie: maggiore è la superficie, maggiore è la corrente generata.

Più moduli collegati tra loro meccanicamente ed elettricamente in serie formano una stringa, ossia una struttura comune ancorabile al suolo o ad un edificio, e più stringhe, collegate elettricamente in parallelo per fornire la potenza richiesta, costituiscono il generatore o campo fotovoltaico.
